紅外加熱器在RTP管生產（復合材料纏繞）中的應用

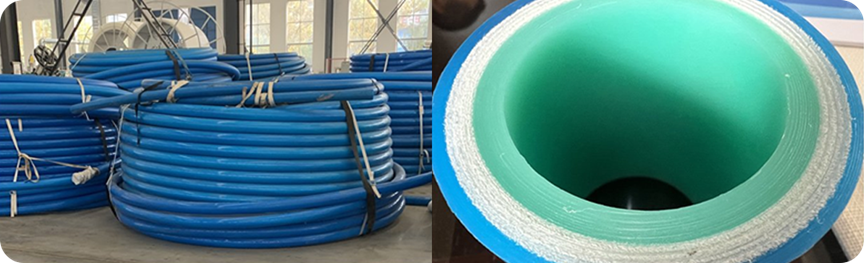

RTP管（Reinforced Thermoplastic Pipe，增強熱塑性塑料管） ，是一種采用多層復合結構的柔性高壓管道。成品管道具備卓越的柔韌性、抗腐蝕性、耐高壓、耐沖擊、耐磨損、重量輕，以及可盤繞性和長距離無接頭快速鋪設的優勢。廣泛應用于石油和天然氣等多種工業領域。

最常見的RTP管通常采用三層復合結構：

內層&外層：通常由高密度聚乙烯（HDPE） 等材料制成，內層確保輸送介質的純凈度和防止管道腐蝕、滲透，外層主要起保護增強層、防磨損、防環境腐蝕及抗紫外線的作用。

中間增強層：通常由高性能纖維（如玻璃纖維、芳綸纖維）或鋼絲等以特定角度交錯纏繞而成。這一層主要承受管道的內壓和外壓，賦予管道極高的強度和耐壓性能。

加熱段工藝介紹:

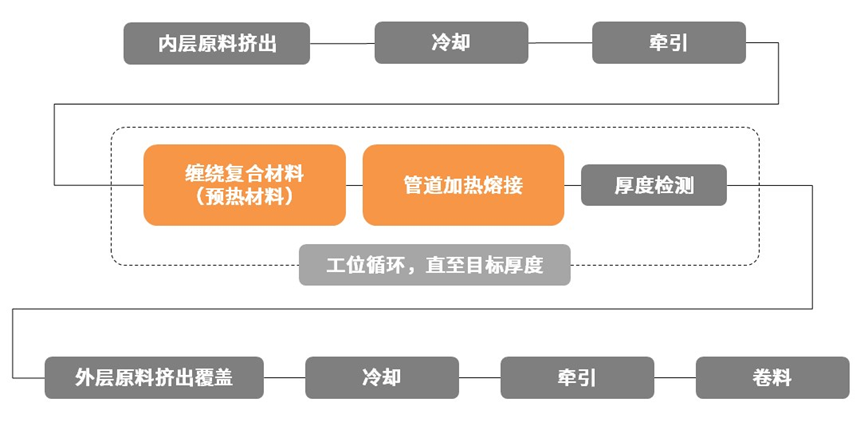

（RTP管生產工藝）

在整個RTP管的生產工藝中，材料纏繞及加熱至關重要，直接影響了管道的成品質量。

預熱：在進行復合材料纏繞前，需加熱軟化復合材料預浸帶，使其樹脂在纏繞張力的作用下排出氣泡，提高纖維與樹脂的粘結質量，使復合材料的結構更致密，力學性能更優異。

熔接：在進行復合材料纏繞后，需將管道通過加熱爐進行熔接工序，RTP管各層材料（內管、增強纖維、外護套）本質上都是熱塑性塑料（如PE、HDPE），加熱使內管的外表面和纖維層表面局部熔融，層間粘結使內管、增強層和外護套能夠協同承受載荷，使結構更加緊密、均勻。

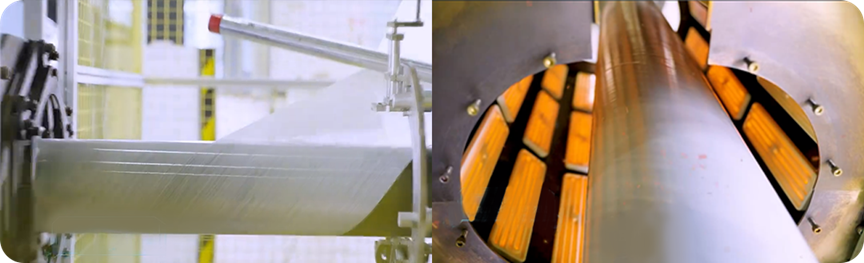

（預熱纏繞與熔接工藝）

產品優勢:

在客戶的反饋中了解到，生產過程中對加熱均勻性有較高要求，加熱不均勻會導致多層纏繞后管道增強層厚度不均，加熱不充分的位置無黏連產生物理分層。

增強層的導熱性、比熱容與內管材料不同，且顏色、透明度存在差異，受熱程度也不同，且內層需要通過加熱增強層熱傳導至下方，故加熱效率略低于上方復材，需要尋找材料之間的加熱平衡點，這對溫度控制及溫區布置要求較高。

德國進口Elstein陶瓷紅外加熱器具備±1°C的控溫精度，通過合理的系統布局可以讓加熱爐分區控溫，在生產應用上有較高的契合度。在實際生產中對比熱風系統，Elstein陶瓷紅外加熱器具有對樹脂材料加熱效率高、無噪音、不會揚起玻纖粉塵、設備占地更小等優勢。

另外，Elstein陶瓷紅外加熱器優秀的（電→熱輻射）轉換率和隔熱設計讓電能利用率更高更節能，減少了生產用電成本。產品在溫控400°C環境下使用壽命達20000小時以上，產品性能更穩定，極大減少了設備維護成本及產線投入。

應用案例:

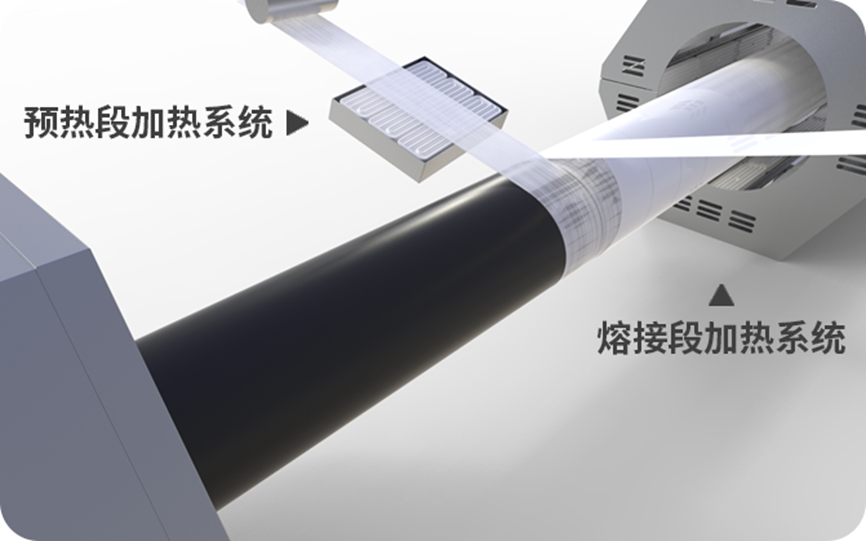

（加熱系統示例）

根據我司客戶使用情況，我司提供了以下布局參考：

預熱段加熱系統：選用BSI系統爐具（搭載HTS/1），根據不同復材的受熱情況及纏繞速度，決定BSI上的加熱器（HTS/1） 數量及功率。
